Зачем нужны разные виды компенсаторов для трубопроводов?

Компенсаторы – важные детали большой системы трубопроводов!

На систему трубопроводов постоянно воздействует множество внешних факторов. Их защищают утеплением, окрашиванием, изоляцией. Воздействию внутренних факторов (давление, температура) можно противостоять путем использования специальных устройств – трубопроводных компенсаторов.

Высокие нагрузки (технические характеристики свойства транспортируемых сред) вызывают сжатия и удлинения материалов, из которых изготовлены трубопроводы. Перепады давления, гидравлические удары приводят к их деформации, серьезным повреждениям. При планировании трубопровода приходится учитывать перегрузки системы и выполнять эластичную конструкцию со способностью к самокомпенсации.

Компенсаторы трубопроводов, соединяющие два конца трубопровода, берут компенсацию на себя. Это гибкие устройства, они могут растягиваться в пределах своей деформации и обеспечивать высокую герметичность.

Виды компенсаторов

• Линзовые компенсаторы изготавливают на основе полулинз. Производственный процесс крайне трудоемкий. Готовые изделия отличаются сравнительно низкой самокомпенсацией, имеют много сварочных швов, из-за чего снижается их надежность. Такие компенсаторы могут быть с одной, двумя, тремя и четырьмя линзами.
• Сальниковые компенсаторы производят из отрезков труб – патрубков разного диаметра, которые вставляют друг в друга. Пространство между ними герметизируют с помощью сальникового уплотнения. Такому компенсатору под силу справиться практически с любым осевым перемещением. В трубопроводах горячей воды, как правило, устанавливают одно- и двухсторонние компенсаторы этого вида.
• Тканевые компенсаторы эффективны в пылевых и газовых воздуходувах с хорошим перемещением и низким давлением. Такой вид компенсатора улавливает даже самые незначительные движения трубопровода.
• Резиновый компенсатор обладает превосходными звукоизоляционными свойствами и продлевает срок службы трубопроводов. С виду устройство похоже на кожух, защищающий внутренние составляющие. Сырье для производства – натуральная или синтетическая резина. Существуют универсальные резиновые компенсаторы (для удлинения и сжатия), сдвиговые и угловые.

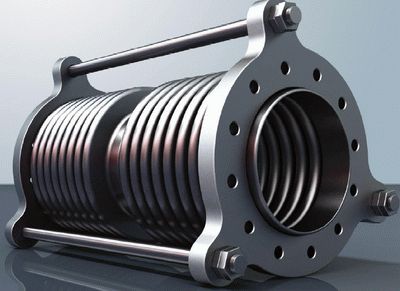

• Сильфон (сильфонный компенсатор) представляет собой тонкую, эластичную, гофрированную металлическую оболочку. От изменения температуры он гнется, растягивается или сдвигается. Небольшие габариты позволяют устанавливать его на любой участок трубопровода. Этот вид компенсаторов производят из высококачественной стали, поэтому он эффективно и бесперебойно работает в любых условиях.

Сильфонные компенсаторы классифицируют по конструкции (КСО, СКО, ОПН), по типу сильфона (однослойные, многослойные), а также по нагрузке (осевые для растяжения и сжатия, угловые, сдвиговые). Сильфонные компенсаторы по-разному соединяются с трубами и бывают под приварку и фланцевыми.

• Антивибрационный компенсатор необходим для понижения вибрации и шума. Гибкие вибровставки из резины применяют, если необходимо устранить передачу в трубопроводах вибрации. Устройство сдерживает чрезмерное удлинение и расширение труб, снижает до определенного уровня гидравлические удары, препятствует развитию электролитической коррозии.
