Принудительная канализация цокольного этажа: выбор и монтаж насосных установок (КНС)

Отвод сточных вод из цокольных этажей, подвалов и полуподвальных помещений является сложной инженерной задачей. Самотечная канализация (гравитационная) не работает, так как точка слива из цоколя находится ниже уровня основного канализационного стояка или уличного коллектора. Решение этой проблемы всегда сводится к организации принудительной канализационной системы, ключевым элементом которой является насосная установка.

Для подъема стоков необходимо использовать канализационные насосные установки (КНС). КНС накапливает стоки в герметичном резервуаре и затем принудительно перекачивает их вверх в основную канализационную трубу. Выбор КНС зависит от типа стоков: фекальные от унитазов (с твердыми включениями) или так называемые серые стоки (от раковин, душа, стиральных машин).

Ключевые требования к принудительному отводу

При монтаже канализации в подвале необходимо соблюдать ряд технических требований, установленных нормами СНиП 2.04.01-85 и СП 30.13330.2012, касающихся защиты от подтопления.

Защита от подтопления и обратного тока

Обязательное условие: Все канализационные стоки, поступающие с уровня ниже канализационного коллектора (или стояка), должны быть защищены от обратного тока. При засорении или переполнении центральной канализации стоки могут хлынуть обратно в подвал. Это предотвращается установкой обратных клапанов.

• Обратный клапан: Должен быть установлен на напорном трубопроводе сразу после насоса, чтобы избежать возврата воды после отключения насоса.
• Защита от затопления: КНС должна быть полностью герметична. В случае отключения электроэнергии, когда насос не может работать, насосная установка должна иметь сигнализацию высокого уровня стоков, чтобы предупредить о риске переполнения.

Напорный трубопровод: Диаметры и уклоны

В отличие от самотечной канализации (трубы 50 мм для серых стоков, 100 мм для унитаза), принудительная система использует трубы малого диаметра.

• Диаметр: Напорный трубопровод от КНС составляет 25–40 мм для большинства бытовых установок. Малый диаметр обеспечивает необходимую скорость потока для перекачки измельченных стоков.
• Уклон: На горизонтальных участках напорного трубопровода необходимо обеспечить минимальный уклон 1-2 см на 1 метр в сторону главного стояка, чтобы труба опорожнялась после работы насоса, предотвращая гниение остатков и замерзание в неотапливаемых зонах.

Типы канализационных насосных установок (КНС)

Выбор конкретного насоса зависит от того, подключен ли к системе унитаз. Различают установки с измельчителем (фекальные) и без (для серых стоков).

1. Фекальные КНС (с измельчителем)

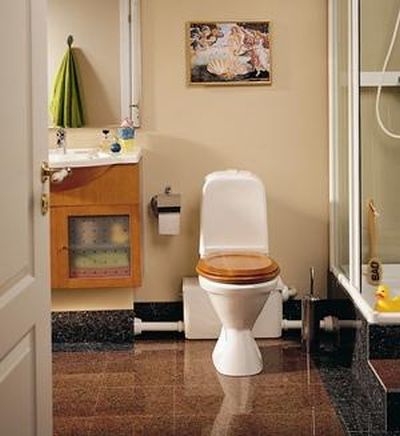

Такие установки, часто называемые сололифтами, используются для отвода стоков от унитазов, а также раковин и душа одновременно.

• Принцип работы: В приемном резервуаре установлен мощный измельчитель (режущий механизм из нержавеющей стали), который перемалывает фекальные массы и туалетную бумагу до консистенции, пригодной для перекачки по трубе 32–40 мм.
• Параметры: При выборе КНС необходимо учитывать максимальный напор (вертикальный подъем) и производительность (перекачка по горизонтали). Бытовые модели способны поднимать стоки на высоту до 10 метров или перекачивать на расстояние до 100 метров.

2. Насосы для серых стоков (Без измельчителя)

Используются только для отвода воды от бытовых приборов: ванны, душа, стиральной и посудомоечной машины, раковины.

• Назначение: Эти стоки не содержат крупных твердых включений, поэтому измельчитель не нужен. Насосы для серых стоков обычно имеют меньшую мощность и меньшие диаметры напорных труб (25–32 мм).
• Высокие температуры: Насос для кухонной мойки и стиральной машины должен быть рассчитан на работу с горячей водой, выдерживая температуру до +90°C. Стандартные бытовые насосы для санузлов рассчитаны на температуру не выше +40°C.

Внимание: Никогда не используйте насос для серых стоков для подключения унитаза. Это немедленно приведет к засору и выходу насоса из строя.

Типичные характеристики бытовых КНС

Тип КНС	Назначение	Мощность (Вт)	Макс. подъем (м)	Диаметр напорной трубы (мм)
Фекальная (с измельчителем)	Унитаз, раковина, душ	600–800	7–10	32 или 40
Для серых стоков (горячая вода)	Кухня, прачечная (Т до +90°C)	250–400	4–6	25 или 32

Пошаговый монтаж и подключение КНС

Монтаж КНС требует аккуратности и строгого соблюдения рекомендаций производителя по подключению, особенно в части напорной линии.

1. Подготовка места: Установите КНС на ровной и твердой поверхности, обеспечив свободный доступ для обслуживания (особенно к измельчителю). Фекальная КНС должна стоять непосредственно за унитазом.
2. Подключение унитаза: Унитаз подключается к приемному патрубку КНС с помощью специального короткого патрубка или гофры. Соединение должно быть герметичным.
3. Монтаж напорного трубопровода: Критически важно проложить трубу так, чтобы она сначала шла строго вертикально вверх до необходимой высоты (точка входа в гравитационную канализацию), а затем горизонтально.
4. Обратный клапан: Проверьте наличие обратного клапана. В большинстве бытовых КНС он встроенный в выпускной патрубок. Дополнительный клапан не нужен.
5. Подключение серых стоков: Раковины и душ подключаются к боковым или верхним патрубкам КНС. Трубы (50 мм) должны подходить с минимально необходимым уклоном (3 см на 1 метр) до насоса.
6. Электропитание: Насос должен быть подключен к отдельной заземленной электрической линии через УЗО (устройство защитного отключения), так как он работает в условиях повышенной влажности.

Опыт: Главная ошибка при монтаже — прокладка напорной трубы с сначала горизонтальным, а затем вертикальным подъемом. При такой схеме в горизонтальной трубе образуется воздушная пробка, которая снижает производительность насоса на 20-30% и может вызвать сильную вибрацию.

Обслуживание и предотвращение поломок

КНС — надежное оборудование, но оно требует внимания. Неисправности чаще всего связаны с попаданием посторонних предметов или неправильным использованием.

Типичные проблемы и их причины

• Засорение измельчителя: Причина — смыв небиоразлагаемых предметов (влажные салфетки, гигиенические средства, тряпки). Решение — отключить насос и очистить измельчитель через сервисный люк (при его наличии) или разобрать переднюю часть корпуса.
• Частое включение: Причина — протечка обратного клапана. Вода возвращается из напорной линии в резервуар, и насос снова включается. Решение — очистка или замена клапана.
• Поломка поплавкового выключателя: Причина — налипание жира или грязи на поплавковый механизм. Насос либо не включается, либо работает непрерывно. Решение — чистка резервуара и механизма.

Коротко о главном: Отвод стоков с цокольных этажей всегда осуществляется принудительно с помощью канализационных насосных установок (КНС). Если к системе подключен унитаз, необходим насос с измельчителем. При монтаже строго соблюдайте последовательность прокладки напорной трубы (сначала вертикальный подъем, затем горизонталь). Для предотвращения поломок никогда не смывайте в унитаз ничего, кроме туалетной бумаги, а для кухни используйте КНС, рассчитанные на горячие стоки (до +90°C), чтобы избежать преждевременного выхода из строя.
