Как правильно соединять трубы с помощью пресс-фитингов?

Еще не так давно "домашними мастерами" активно использовался способ монтажа трубопроводов при помощи компрессионных (цанговых) фитингов резьбового типа. И некоторые "умельцы" до сих пор умудряются использовать это сомнительное крепление при монтаже трубопроводов, польстившись на простоту выполнения этого самого монтажа. Ведь для выполнения данной работы требуется минимальный набор инструментов – труборез и гаечные ключи.

Но, как показала практика – соединения на "гайке" совсем не надежны и требуют периодической "подтяжки". А это значит, что такое соединение должно быть легкодоступным – его нельзя скрывать под гипсокартоном, заливать цементом или замуровывать в штробы. Проблемы, возникающие из-за низкой герметичности цанговых соединений, особенно проявляются в условиях вибрационных нагрузок, а также – как при большом давлении, так и его перепадах (гидроударах).

Наиболее уместным считается использование цанговых соединений при прокладывании временных трубопроводов, а также, если давление в системе не превышает отметки в 2-3 бар.

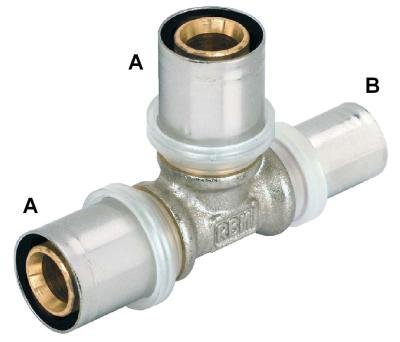

По мнению опытных специалистов – соединения на пресс-фитингах лишены всех этих недостатков. Данные соединения высокотехнологичны, но при этом просты и надежны. Особенно актуально их использование на больших объектах. Такие соединения можно заливать цементом, замуровывать в штробы или прятать под гипсокартоном. Срок их эксплуатации практически равен сроку службы труб.

Но каким бы простым не казался метод монтажа трубопроводов с применением пресс-фитингов, выполнять эту работу может и должен только квалифицированный специалист. Это будет гарантией получения качественного результата, который возможен только при наличии и использовании необходимого инструмента.

Итак, монтаж трубопроводов с использованием пресс-фитингов осуществляется следующим образом:

• необходимо при помощи трубореза обрезать трубу (строго перпендикулярно ее оси). Внутреннюю фаску с торца отрезанной части трубы следует снять;
• для выправления образующейся при резке овальности в трубу необходимо вставить калибр;
• на трубу следует надеть муфту. Подготовленную трубу (с муфтой) надеть на штуцер фитинга (до упора);
• если торец трубы слишком узкий, его можно расширить при помощи экспандера;
• заключительный этап – обжим гильзы (муфты) электрогидравлическим пресс-пистолетом или же ручными пресс-клещами. Обжим с использованием электрогидравлического пресс-пистолета отличается более высшим качеством, нежели обжим, выполненный при помощи ручных пресс-клещей.
