Приборы и арматура водопровода: как устроены водопроводные сети?

Что нужно знать об устройстве и оборудовании водопровода?

Водопроводная сеть – это сложная система инженерных коммуникаций, где качеству арматуры и технически грамотно выполненному монтажу отводится большая роль. Знания об устройстве системы и предназначении ее составляющих – гарантия правильной эксплуатации, своевременно выявления и устранения неполадок.

1. Вводы в зданиях соединяют наружную и внутреннюю водопроводную сеть. Прокладывают вводы перпендикулярно уличной сети. Трубы располагают вдоль стен строений, а домовой ввод присоединяют к трубе центрального водопровода с помощью установки тройника.

Вводы выполняют из оцинкованных, чугунных и стальных бесшовных труб. Место ввода водопроводных труб устанавливают так, чтобы не допустить их повреждений при осадке здания и поступления грунтовых вод в помещения.

2. Водомерный узел, состоящий из водомера, задвижек, контрольно-спускового крана, устраивают около наружных стен строений в теплых, сухих и нежилых помещениях, а также в подвалах и прямиках под лестницей. Для обслуживающего персонала водомерный узел должен всегда оставаться в свободном доступе.

3. Водомеры – специальные приборы, измеряющие количество воды, расходуемое потребителем. На вводах устанавливают скоростные счетчики, которые срабатывают от вращения крыльчатки в потоке воды. Скорость крыльчатки пропорциональна расходу воды, а ее вращение передают шестерни счетному механизму, циферблат которого фиксирует количество воды, прошедшей через водомер.

4. Водонапорные баки используют для бесперебойного водоснабжения и создания запаса при периодически или постоянно недостаточном напоре. Емкости составляют подающий спускной, водоразборный и переливной трубопровод, поплавковый клапан, опорные брусья и сигнальная труба.

Конструкция требует достаточной высоты помещений для размещения, что ведет к удорожанию здания. Качество хранящейся в баках воды из-за контакта с воздухом часто ухудшается.

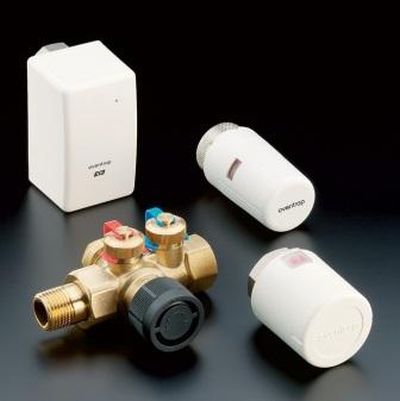

Арматура

Арматуру водопровода устанавливают, чтобы управлять потоком воды. В зависимости от способа присоединения арматура бывает фланцевой, муфтовой и цапковой. По назначению арматуру классифицируют на:

• запорную (задвижки, пробочные краны, вентили);
• предохранительную (обратные, предохранительные, редукционные клапаны, выпуски, вантузы);
• регулирующую.

С помощью задвижек, устанавливаемых перпендикулярно движению потока воды, включают отдельные участки сети. Их делят по конструкции затора на клиновые и параллельные. Они работают, поднимая или опуская диски, которые при вращении шпинделя открывают или закрывают трубу. Без задвижек не обойтись на кольцевых трубопроводах и участках с двусторонним движением рабочей среды.

Вентилями, состоящими из крана, резинового уплотнителя, шпинделя, сальника и маховика, оснащают только тупиковые трубопроводы. Устройство регулирует количество воды, проходящее по трубопроводу, а также отключает отдельные его участки.

Посредством пробочных кранов (конусных, шаровых, цилиндрических) прекращают подачу рабочей среды. Регулирующая арматура нужна для поддержания в сети расхода или давления на оптимальном уровне. Регуляторы расхода воды или давления, диафрагмы устанавливают у основания стояков, на разводках и магистралях.
