Разборное резьбовое соединение «американка»: виды, применение и правила монтажа

«Американка» — это профессиональный жаргонизм, которым в сантехнике называют быстроразъемное резьбовое соединение. Этот фитинг позволяет легко и быстро соединять, а главное – разъединять участки трубопровода или подключать к ним оборудование без вращения труб, что принципиально важно при работе в стесненных условиях и при необходимости регулярного обслуживания.

Данный вид соединителя вытеснил традиционную «сгонку» (состоит из муфты, контргайки и короткого отрезка резьбовой трубы), поскольку обеспечивает гораздо большую герметичность и удобство монтажа. Сгон требует сложного расчета длины резьбы и значительного усилия для герметизации с помощью пакли или ФУМ-ленты, в то время как американка собирается и разбирается за считанные минуты.

Устройство и принцип работы «американки»

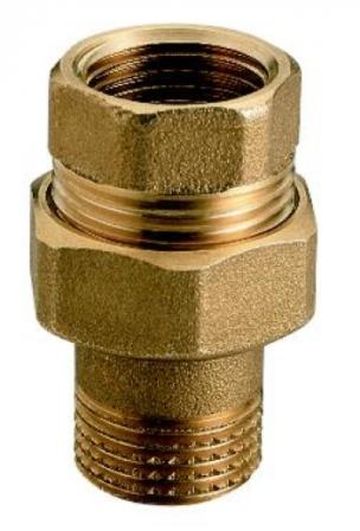

Конструктивно американка представляет собой набор из четырех основных элементов, которые обеспечивают надежное и герметичное разборное соединение. Главное преимущество такого устройства – возможность разъединить систему, просто открутив одну накидную гайку, не нарушая целостности основной магистрали.

Основные элементы соединения

Чтобы понять, как работает фитинг, рассмотрим его составляющие. Все элементы фитинга изготавливаются из латуни, нержавеющей стали, хромированной или никелированной стали, а также из полипропилена для систем из PPR-труб. Выбор материала зависит от рабочей среды, давления и температуры.

• Пара штуцеров: Две резьбовые части (полусгоны) с внутренней или наружной резьбой, которые привариваются, припаиваются или накручиваются на концы соединяемых труб или оборудования.
• Накидная гайка: Ключевой элемент, который, собственно, и дал фитингу его жаргонное название. Гайка свободно перемещается по одному из штуцеров и накручивается на другой, сжимая уплотнитель между ними.
• Уплотнитель: Кольцо, обеспечивающее герметичность соединения. В зависимости от типа американки и условий эксплуатации, это может быть резиновая (NBR, EPDM) или паронитовая прокладка, а в конусных соединениях — металлическая фаска.

Важно: Уплотнительное кольцо в американке всегда должно соответствовать типу фитинга и рабочей среде. Для систем горячего водоснабжения (ГВС) и отопления (до +120°C) чаще используются прокладки из паронита или EPDM-каучука, а для холодной воды — NBR.

Типы уплотнения: конусные и плоскостные

Герметичность соединения «американка» обеспечивается двумя основными способами, которые определяют ремонтопригодность и надежность фитинга. Отличия заключаются в типе контактной поверхности и используемом уплотнителе.

1. Плоскостное соединение (с прокладкой):
   • Принцип: Уплотнительная прокладка (резина, паронит) зажимается между плоскими торцами штуцеров при затягивании накидной гайки.
   • Преимущества: Простая конструкция, легкость замены прокладки.
   • Недостатки: Требует контроля момента затяжки, прокладка со временем может «устать» и требует периодической замены. Рекомендован для ХВС и систем, где температура не превышает +95°C.
2. Конусное соединение (без прокладки или с металлическим уплотнителем):
   • Принцип: Один штуцер имеет коническую фаску, а второй – ответную коническую выборку. При затягивании накидной гайки металл прижимается к металлу (или к металлическому уплотнителю).
   • Преимущества: Высочайшая надежность и долговечность, возможность выдерживать высокие температуры (до +200°C) и давление (до 25-40 бар). Не требует частой замены прокладки.
   • Недостатки: Более высокая стоимость, требовательность к точности изготовления.

Классификация и виды фитингов «американка»

Американки классифицируются по нескольким признакам: форме (геометрии), материалу изготовления и типу подключения к основной трубе. Правильный выбор фитинга гарантирует надежность и долговечность всей сантехнической системы, будь то отопление или водоснабжение.

По геометрии и исполнению

В зависимости от требуемого направления трубопровода, используются три основных типа «американки». Выбор определяется местом установки и необходимостью изменения направления потока.

• Прямая: Стандартный, наиболее распространенный тип, предназначенный для соединения труб на одном уровне. Она не меняет направления потока и используется на прямолинейных участках.
• Угловая (90°): Используется для изменения направления трубопровода на 90 градусов. Заменяет собой связку «угольник + прямая американка», что экономит место и уменьшает количество потенциально проблемных соединений.
• Тройниковая: Представляет собой тройник с американкой на одном из ответвлений. Применяется для удобной врезки и обслуживания насосов, фильтров или других элементов, расположенных на боковом отводе.

По типу подключения к трубе

Способ фиксации штуцера на трубе определяется материалом трубопровода. Для каждого типа труб существует свой специализированный вариант исполнения американки.

1. Резьбовая: Самый универсальный тип, используется для подключения к стальным, латунным или комбинированным элементам, например, к кранам, фильтрам, водосчетчикам.
2. Под пайку (для меди): Штуцер имеет раструб, который надевается на медную трубу и фиксируется капиллярной пайкой.
3. Под сварку (для стали): Один из штуцеров имеет гладкий конец, который приваривается к стальной трубе.
4. Компрессионная (для металлопластика): Штуцер оснащен накидной гайкой и обжимным кольцом. Используется для быстрого монтажа без пайки и сварки на металлопластиковых трубах.
5. Под полифузную сварку (для полипропилена): Штуцер имеет раструб для сваривания с полипропиленовой трубой с помощью паяльника. Широко применяется в современных системах ГВС и отопления.

Преимущества и ключевые сферы применения

Применение «американки» стало стандартом в профессиональном сантехническом монтаже благодаря ее удобству, надежности и технологичности. Фитинг особенно востребован в местах, где требуется периодическое обслуживание или демонтаж оборудования.

Основные достоинства фитинга

Переход от классических сгонов к американкам обусловлен рядом технических и эксплуатационных преимуществ. Главное из них – это скорость и простота сборки/разборки.

• Скорость монтажа и демонтажа: Соединение и разъединение происходит всего за несколько оборотов накидной гайки, что значительно экономит время при обслуживании.
• Отсутствие прокручивания труб: При затягивании гайки не нужно вращать трубы, что критически важно в тесных нишах, при монтаже коллекторов или в уже готовых коммуникациях.
• Высокая герметичность: Благодаря точности изготовления и качественным уплотнителям (особенно в конусных соединениях), фитинг обеспечивает надежную герметизацию без необходимости использования большого количества уплотнительного материала.
• Многоразовое использование: Соединение можно разбирать и собирать повторно десятки раз без потери герметичности (при условии замены плоскостной прокладки).
• Компактность: В сравнении с традиционным сгоном, американка занимает меньше места.

Где обязательно использовать «американку»

В соответствии со строительными нормами и здравым смыслом, разборные соединения должны устанавливаться перед всеми элементами системы, которые потенциально могут потребовать замены, прочистки или ремонта.

• Перед запорной арматурой: Обязательно устанавливается на вводных шаровых кранах для их быстрой замены в случае поломки.
• На отопительных приборах: Установка на входе и выходе радиаторов отопления позволяет легко снять батарею для промывки, ремонта или замены без слива всей системы.
• У приборов учета: Используется для подключения счетчиков воды (водомеров) и теплосчетчиков, что упрощает их поверку или замену (согласно законодательству, поверка проводится раз в 4-6 лет).
• Перед фильтрами и редукторами: Для удобного демонтажа колб фильтров грубой очистки или редукторов давления при их обслуживании или замене картриджей.
• На коллекторах: Подключение веток к коллекторам отопления или водоснабжения.

Пошаговый монтаж «американки» и типичные ошибки

Установка американки не требует специальных навыков сварщика или пайщика, если речь идет о резьбовых или компрессионных моделях. Главное – соблюдать последовательность действий и не допускать перекосов при затягивании.

Инструкция по монтажу резьбовой американки

Монтаж фитинга состоит из трех простых этапов. В отличие от сгонки, здесь не требуется ювелирная подгонка длины трубы, достаточно обеспечить перпендикулярную установку штуцеров.

1. Подготовка штуцеров: На оба конца соединяемых участков трубопровода или оборудования накручиваются штуцеры.
   • Если штуцеры резьбовые, намотайте на резьбу уплотнительный материал (ФУМ-лента, сантехническая нить, лён с пастой) и затяните штуцер до упора, оставив зазор для центровки.
   • Если штуцеры под пайку/сварку, они фиксируются соответствующим методом на трубе.
2. Установка уплотнителя и сборка: Установите уплотнительное кольцо (прокладку) между торцами штуцеров или убедитесь, что конусы чистые и ровные. Совместите штуцеры так, чтобы их торцы были строго параллельны.
3. Затяжка накидной гайки: Надвиньте накидную гайку на ответный штуцер и затяните ее ключом. Затяжка должна быть плотной, но без чрезмерного усилия, чтобы не повредить резьбу или прокладку.

Внимание: Чрезмерное усилие при затяжке плоскостной американки может привести к выдавливанию или деформации резиновой или паронитовой прокладки, что, парадоксально, снизит герметичность соединения. Оптимальный момент затяжки для стандартного "3/4" фитинга — 20-30 Нм.

Типичные ошибки при установке

Даже такой простой элемент, как американка, может стать причиной протечек, если нарушить технологию монтажа. Большинство проблем связаны с неправильным выбором фитинга или неаккуратной сборкой.

• Перекос: Если штуцеры установлены не строго перпендикулярно, конусное или плоскостное соединение будет перекошено, что не позволит добиться герметичности. Всегда выравнивайте соединение перед затяжкой гайки.
• Использование неподходящей прокладки: Применение резиновой прокладки в системе отопления с температурой +95°C приведет к ее быстрому затвердеванию и протечке. Всегда используйте паронит или EPDM для высокотемпературных систем.
• Забытая прокладка: В плоскостном фитинге отсутствие прокладки – гарантированная протечка, независимо от силы затяжки. Конусные фитинги не требуют прокладки, но их поверхности должны быть идеально чистыми.
• Разные материалы: Соединение латунного штуцера с стальным (особенно в влажных местах) может спровоцировать гальваническую коррозию. Лучше использовать фитинги, выполненные из одного металла или с гальваническим покрытием.

Коротко о главном

Разборное резьбовое соединение «американка» — это незаменимый элемент современного сантехнического монтажа, обеспечивающий надежность, ремонтопригодность и скорость сборки. Она бывает плоскостной (с прокладкой, более простая) и конусной (металл по металлу, более долговечная и термостойкая). Используйте американку перед любым оборудованием, требующим периодического обслуживания: кранами, водосчетчиками, фильтрами, радиаторами. Помните, что для системы отопления с рабочим давлением до 10 бар и температурой до +100°C лучше всего подходят конусные латунные фитинги или плоскостные с паронитовыми прокладками. Всегда обеспечивайте соосность штуцеров и избегайте чрезмерного усилия при затяжке, чтобы гарантировать долговечную герметичность.
